Wayon维安代理商低压差线性稳压器（维安LDO）手机摄像头供电方案

CMOS Image Sensor （图像传感器）需要三路电源（Core，Analog 和 I/O）

在线咨询 QQ咨询

产品概述

手机摄像头数量持续增多，配合日益强大的图像处理算法，使光学变焦、微距、HDR、超级夜景这些源自传统相机上的功能不再只是噱头，已成为实用且受消费者欢迎的卖点。
洁净电压稳压意味着低纹波和稳定的电压调节，这两点对于摄像头模块内的互补金属氧化物半导体 (CMOS) 图像传感器都很关键。CMOS图像传感器对于标称输入电压电平的变化十分敏感。电压纹波和电压下冲与过冲瞬变都会干扰到传感器内部的有源放大器和光检测器元件的功能性，从而影响到CMOS图像传感器捕捉入射光强度的能力，这意味着图像质量将会受到影响，在图像上出现斑点或黑线。借助于高电源纹波抑制 (PSRR)、低噪声和出色的瞬变响应特性，LDO能够最大限度地降低来自开关稳压器的纹波电压，或者是长PCB迹线内的耦合干扰。
图像传感器需要多变的电压轨。一个电压轨通常在2.8V与3.3V之间，而其它电压轨通常需要介于1.2V与1.8V之间的更低电压。低压电压轨对于电源纹波更加敏感；因此高PSRR LDO更受青睐。

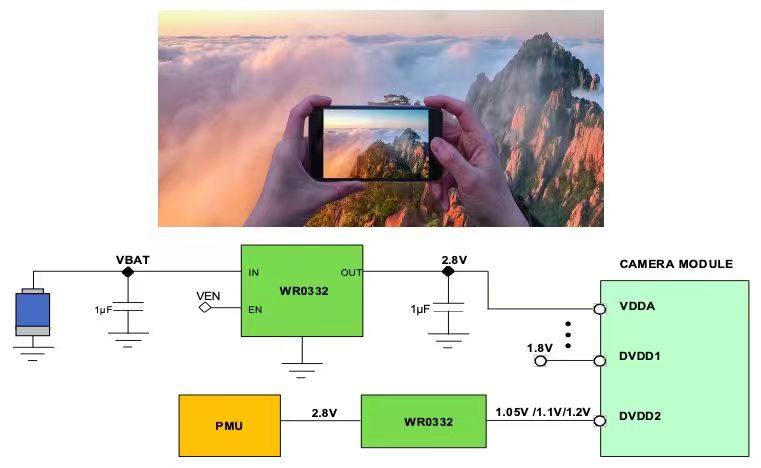

CMOS Image Sensor （图像传感器）需要三路电源（Core，Analog 和 I/O），其中2.8V为模拟电压，1.8V为I/O数字电压，1.2V为核电压。此时，通过WAYON WR0332外置低压差线性稳压器（LDO）为CMOS Image Sensor供电，可将集中在IC的热量分散开，抑制整个电路的发热量，实现高转换效率，有助于进一步降低手机摄像头模块的功耗。特别是应用于 AVDD 时，优秀的纹波抑制能力1KHz@70dB，还能显著较少电源线干扰噪声，为CMOS图像传感器稳定供电。另外核电压部分，维安还开发设计了1.0V~1.2V输出的规格，可根据用户的需求选择不同的电压给Core供电。

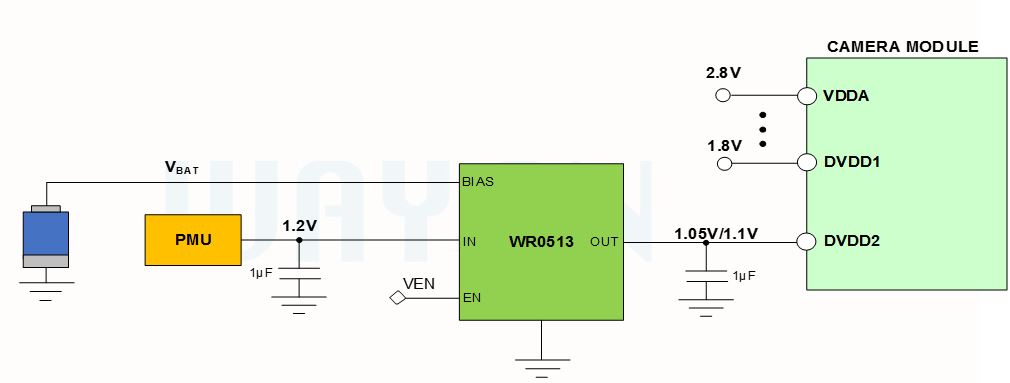

对于要求低Vin的摄像头模组应用，当前大部分解决方案是使用输入1.8V或者1.6V转输出1.05V/1.1V的LDO，维安的WR0513可以实现1.2V输入电源来提供输出1.05V或1.1V的解决方案。伴随着手机摄像头数量的增加，电池可供给的电量和安装摄像头的空间都会受限， WAYON WR0332/WR0341、WR0513系列在兼顾小型化封装DFN-4 1mm*1mm*0.4mm的同时能够很好的解决功耗和供电问题

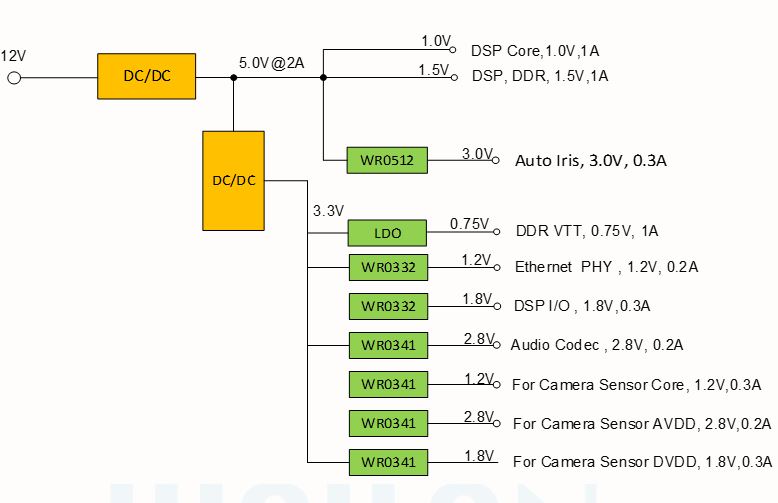

维安低压差线性稳压器（LDO）安防监控系统供电方案：

Wayon维安LDO产品系列：

Part No.	DESCRIPTION	IOUT (A)	VDROP (mV)	VIN (V)	VOUT (V)	PSRR (dB)	NOISE (µVrms)	EN	ISHDN (μA)	IQ (μA)	TA (℃)	PACKAGE	Data sheet

WR0114	150mA,Low Dropout Voltage,Ultra‐Low IQ	0.15	170	2.2 ~ 5.5	1.2 ~ 3.3	45	95	Yes	0.1	0.7	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0331	300mA,Ultra‐Low IQ ,Low Noise	0.3	240	2.1 ~ 5.5	1.2 ~ 3.3	47	40	Yes	0.1	3	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0332	300mA,Low Dropout Voltage,High PSRR	0.3	220	2.0 ~ 5.5	1.0 ~ 3.3	70	140	Yes	0.1	60	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0340	300mA,Capacitor-Free	0.3	125	1.4~5.5	1.0 ~ 3.3	50	150	Yes	0.1	34	-40 ~ +85	SOT23-5,DFN-4(1×1)
WR0341*	300-mA, High PSRR, Ultra-Low-Noise	0.25	120	2.2 ~ 5.5	1.2 ~ 4.5	82	10	Yes	0.1	12	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0342*	300mA,Low Dropout Voltage,Ultra‐Low IQ	0.3	196	1.5~5.5	0.8 ~5.0	70	41	Yes	0.1	0.3	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0343*	300mA,Ultra‐Low IQ	0.3	110	1.8 ~ 8	1.2 ~ 5	50	27*VOUT	Yes	0.3	1	-40 ~ +85	SOT23-3,SOT23-5
WR0345*	300mA,High PSRR	0.3	130	1.4 ~ 5.5	1 ~ 3.3	80	10	Yes	0.3	50	-40 ~ +85	SOT23-3,SOT23-5,DFN-4(1×1)
WR0512	500mA,Ultra‐Low Dropout Voltage,High PSRR	0.5	130	2.5 ~ 5.5	1.2 ~ 3.3	70	120	Yes	0.1	60	-40 ~ +85	SOT23-3,SOT23-5,SOT89-3/L
WR0513*	500mA,Ultra‐Low Dropout Voltage, High PSRR, Low-Noise	0.5	250	0.8~5.5	ADJ/0.5 ~ 3.6	70	40	Yes	0.1	80	-40 ~ +85	DFN-6(1.2×1.2)
WR0516*	500-mA, High PSRR, Low-Noise	0.5	200	1.6~5.5	0.7 ~ 3.6	75	54	Yes	0.1	60	-40 ~ +85	DFN-4(1×1)
WR0603	600mA,Ultra‐Low Dropout Voltage,Low IQ	0.6	165	2.0 ~ 5.5	ADJ/0.8 ~ 5.0	50	150	Yes	0.1	25	-40 ~ +85	SOT23-5
WR0604*	600mA,Low Dropout Voltage,With POK	0.6	165	1.6 ~ 5.5	ADJ/0.8 ~ 5.0	60	150	Yes	0.1	25	-40 ~ +85	DFN-10(3×3)
WR0605*	600mA,High PSRR, Low-Noise	0.6	440	2 ~ 5.5	0.8 ~ 5	70	65	Yes	0.3	65	-40 ~ +85	SOT23-5
WR1006	500mA/1A , ,Ultra‐Low Dropout Voltage	0.5/1	70	2.5 ~ 5.5	1.0 ~ 3.3	60	50	Yes	0.1	160	-40 ~ +85	DFN-8(1.2×1.6)
WR1008*	1A,,Ultra‐Low Dropout Voltage,	1	60	0.8~5.5	ADJ/0.7~1.8	70	60	Yes	0.1	35	-40 ~ +86	CSP-6
WR3006*	3A,High PSRR,Low Dropout Voltage	3	240	1.2 ~ 5.5	0.8 ~ 3.6	80	/	Yes	3	100	-40 ~ +85	TDFN3*3-10,SOP8
