MagnTek麦歌恩代理商京柏微代理MT9221/MT9223系列产品是一种基于霍尔效应的隔离线性电流传感器系列，用于工业、商业和通信系统中的交流或直流电流传感。每个MT 9223由一个精确的、低偏置的线性霍尔电路组成，其低电阻电流导体路径位于芯片表面附近，通过这种低电阻电流导体路径流动的电流产生一个磁场，霍尔LC将其转换成比例电压。为了拒绝共模，对电流进行了差分感知.领域，改善。精确无磁噪声环境。通过磁场与霍尔传感器的接近来优化器件的精度。精确的比例电压由低偏移，斩波稳定的BCD霍尔LC提供，在制造时已被精确地校准。器件的输出具有正斜率(>VOQ)，“电流从引脚1和2增加到引脚3和4)。这种导电暂停的内部电阻通常为1.2 MQ，提供低功率损耗。”导体感应器的端子是从信号引线(引脚5到8)电隔离的。这使得MT9223电流传感器集成电路可以在高侧电流感测应用中使用，而无需使用其他隔离技术。
Magntek麦歌恩代理MT9221/MT9223系列参数：
- - 电压范围4.5~5.5V
- - 温度范围-40~125℃
- - 高速带宽150kHz
- - 非线性度＜±0.5% (typ.)

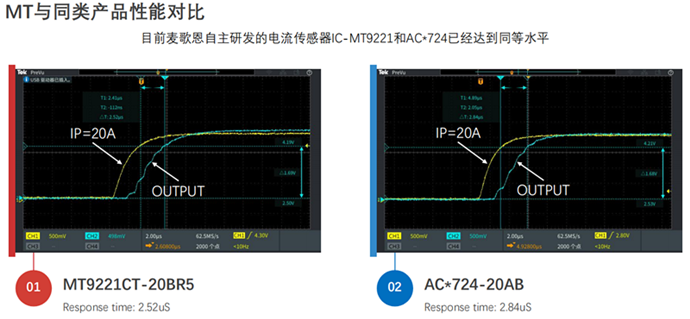

- - 响应时间 < 4us (typ.)
- - 低噪声 120uA/√Hz (typ.)
- - 隔离电压 2400 VRMS
- - 最大±50A测量范围
- - 外部磁场干扰抑制能力
- - 内部集成电流导体回路
- - 内部集成温度补偿
- - 零磁滞
- - 比例输出
- SOP-8

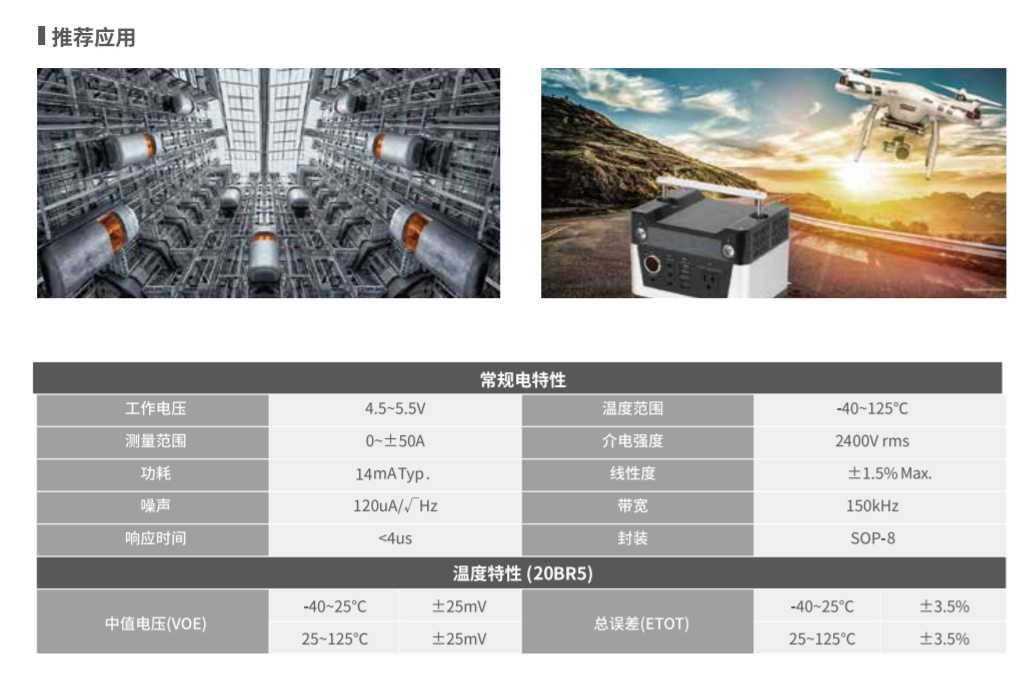

MagnTek麦歌恩代理商京柏微代理MT9221/MT9223系列由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现具有2600Vrms或2400Vrms隔离的交直电流（0~±50A）检测解决方案。芯片内部集成温度补偿电路保证在整个工作温度范围内提供优异的温度特性，该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.5% 的典型准确特性。推荐应用领域：光伏，不间断电源，变频器，伺服系统等。
MT9221/MT9223选型表格：
交流型号电流范围
MT9221CT-06BR56A
MT9221CT-10BR510A
MT9223CT-20BR520A
MT9223CT-25BR525A
MT9223CT-30BR530A
MT9223CT-40BR540A
MT9223CT-50BR550A
直流型号电流范围
MT9221CT-12UR512A
MT9223CT-20UR520A
MT9223CT-30UR530A
MT9223CT-35UR535A
应用领域
￭Pin to Pin 替换 ACS712 或 ACS724
￭小功率逆变器电流检测
￭电机相位和轨道电流检测
￭ PV串式逆变器
￭充电器和转换器
￭开关电源
￭过电流保护

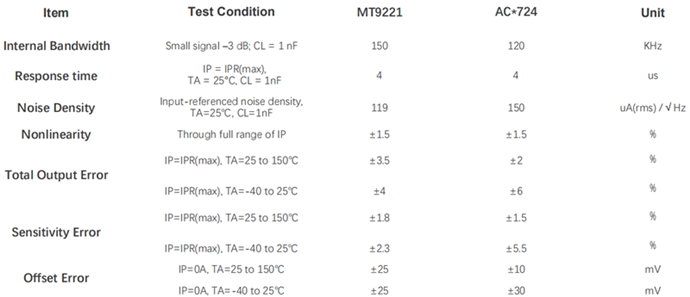

| 型号 | 电流范围(A) | 供电电压 (V) | 工作温度(℃) | 静态输出(V) | 带宽(KHz) | 响应时间(us) | 封装类型 |
|---|---|---|---|---|---|---|---|
| MT9221 | ±5，±6，±10，±20，±25，±30，12，20，30 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-8 |
| MT9222 | ±20，±30，±50，±65，40，50 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-16W |
| MT9223 | ±20，±25，±30，±40，±50，20，30，35 | 4.5~5.5 | -40~125 | 50% VCC 10% VCC | 150 | <4 | SOP-8 |
| MT9522 | ±20A, ±30A, ±40A, ±50A, ±65A, ±80A,+30A, +50A | 3~3.6/4.5~5.5 | -40~125 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 250 | <2.2 | SOP-16W |
| MT9523 | ±5A, ±10A, ±20A, ±25A, ±30A, ±40A, ±50A ,+10A, +20A, +30A | 3~3.6/4.5~5.5 | -40~125 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 250 | <2.2 | SOP-8 |
| MT9532 | ±20A, ±30A, ±40A, ±50A, ±65A, ±80A, +30A, +50A | 3~3.6/4.5~5.5 | -40~125 | 50%VCC/10%VCC/2.5V/1.65V/0.5V | 1000 | <1 | SOP-16W |
Magntek麦歌恩代理商电源传感器产品简介：低成本，高精度电流检测方案，该方案结构简单，由于芯片中集成了内置磁路，用户可将芯片直接串接在被测电流回路中，并且无需复杂的外围电路便可实现一个具有2400Vrms介电强度的交直电流（0~±50A）隔离检测方案。该芯片在出厂时已对灵敏度以及静态（零电流）输出电压进行校准，在全温度范围内提供低于 ±1.5% 的典型准确性。推荐应用：光伏，不间断电源，变频器，伺服系统等。
